# 3CX mit NAT Reflection intern erreichbar machen

So einfach könnte das Leben sein. 3CX möchte mit einem sogenannten Split DNS arbeiten. Das bedeutet nichts anderes, als dass der Hostname der eigenen 3CX-Installation von außen mit der externen und im eigenen Netzwerk mit der internen IP-Adresse aufgerufen wird. Mit einer OPNsense ist das mit einem Host Override im DNS schnell erledigt und in den allermeisten Fällen ausreichend. Jedenfalls fast immer.

Gerade mobile Geräte haben die unangenehme Eigenschaft, den eigenen DNS-Server, der eigentlich per DHCP zugewiesen wird, zu ignorieren. Oft ist der Google DNS Server fest eingestellt und eine installierte 3CX APP weiß dummerweise nichts von der internen IP-Adresse. Der Traffic läuft dann in die falsche Richtung "raus ins Internet". Hier kommt Hairpin NAT bzw. Reflection ins Spiel, um diesen Fall wieder einzufangen:

Aufrufe von intern (LAN) auf die externe IP-Adresse (WAN) auf bestimmten Ports werden auf die interne IP-Adresse umgeleitet.

Dazu ist nur eine einfach Regel nötig. Hier wähle ich immer den Reflection Teil, da oft mit unterschiedlichen Subnetzen (z.B. Gäste Netzwerk) gearbeitet wird und damit der Aufwand etwas geringer wird.

Bedingung: Es gibt zwei ALIAS Einträge

1. TA = Interne IP Adresse der 3CX
2. TAPORTS = Die üblichen Ports der 3CX. In diesem Beispiel ist der Webclient auf Port 5001

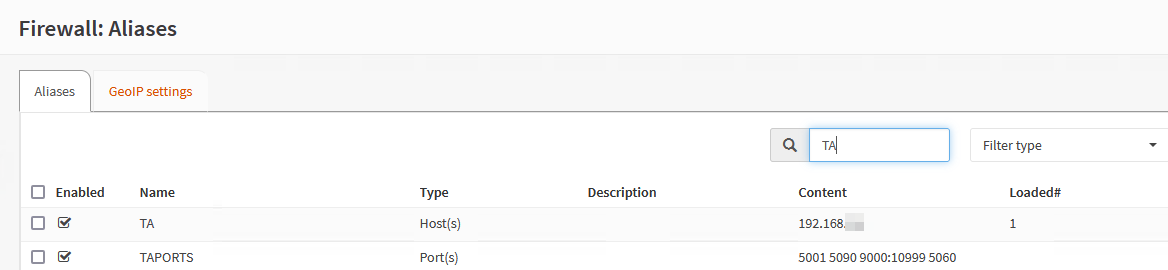

Diese werden unter Firewall -> Aliases angelegt:

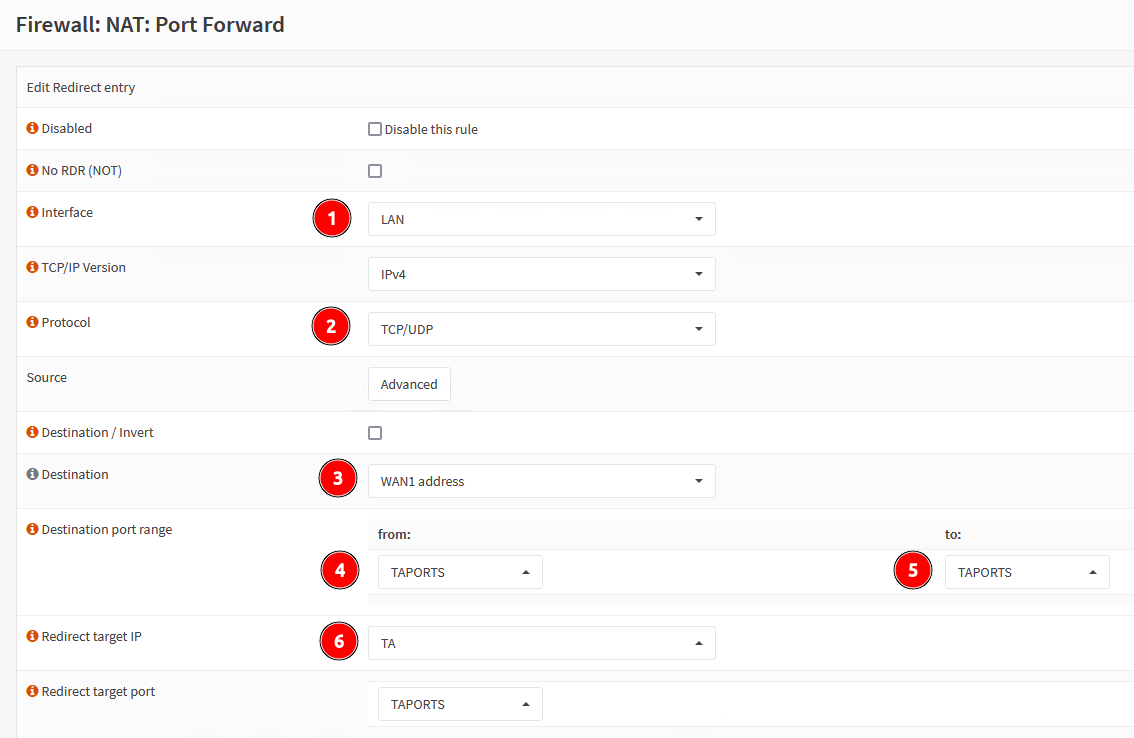

Darauf folgt eine neue NAT Regel. Diese wird unter Firewall -> NAT -> Port Forward angelegt:

1. Alle internen Schnittstellen auswählen, die auf die 3CX zugreifen sollen, z.B. LAN und GAST
2. Als Protokoll reicht TCP/UDP
3. Das Ziel ist die öffentliche IP Adresse, die z.B. bei PPPoE, direkt an der WAN Schnittstelle anliegt. Dazu gibt es den vordefinierten Alias WAN address
4. Der Alias mit den benötigten Ports TAPORTS als Start des Bereichs
5. Der Alias mit den benötigten Ports TAPORTS als Ende des Bereichs
6. Die 3CX als Ziele mit dem Alias TA

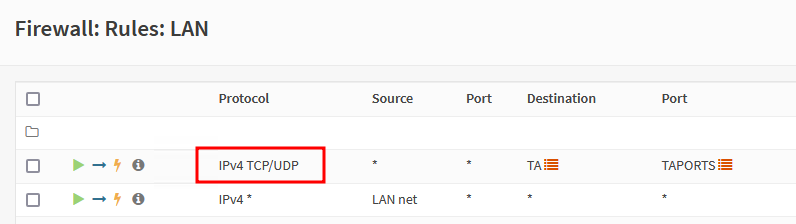

Wenn diese Regel gespeichert wird, erstellt OPNsense dabei direkt die nötigen Firewall Regeln.
Achtet darauf, das diese Regel weit oben steht, sonst wird sie ggf ignoriert.

Nachdem die neue Regel gespeichert und angewandt wurde, sollten dann auch diese Sonderfälle wieder telefonieren können.
